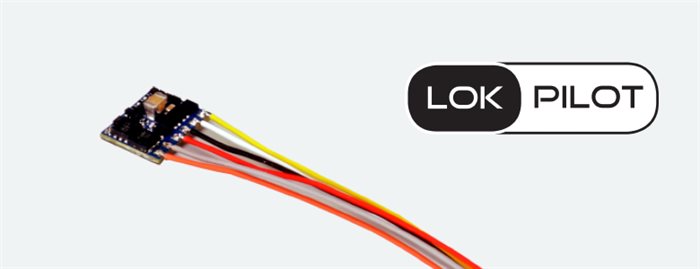

ESU 59110 Lokpilot 5 FX micro DCC/MX/SX, 8-polig

Der LokPilot 5 Fx micro und sein „Zwilling“ LokPilot 5 Fx micro DCC ist ein extrem kleiner
Funktionsdecoder mit einer Größe von nur 8,0 mm x 7,0 mm und einer Dicke von nur 2,4 mm
(am Kondensator: 2,9 mm). Es kommt bei allen Fahrzeugen in N bis H0 zum Einsatz, die keine
Motorleistung haben, aber dennoch Lichteffekte schalten müssen müssen. LokPilot 5 Fx micro Decoder
werden grundsätzlich mit einer 8-poligen Schnittstelle angeboten. Betriebsarten Der LokPilot 5
Fx-mikro ist ein echter Multiprotokoll-Decoder. Er beherrscht das Datenformat DCC sowie Motorola®
und Selectrix®. Im DCC-Format sind 14 bis 128 Fahrstufen ebenso selbstverständlich wie 2- und
4-stellige Adressen und bis zu 32 Funktionen. Dank RailComPlus® melden sich die Decoder automatisch
an einem geeigneten digitalen Leitsystem an. Es beherrscht alle DCC-Programmiermodi und dank
RailCom® können CV-Werte auf dem Hauptgleis mit entsprechenden Leitsystemen ausgelesen werden. Für
Kontrollzentren gibt es Hilfsregister, die nur CVs von 1-255 programmieren können. Motorola®-Nutzer
profitieren von bis zu 28 Fahrstufen mit 255 Adressen. Drei zusätzliche Motorola®-Adressen
ermöglichen die Aktivierung von 16 Funktionen. Ein eingebauter Programmiermodus ermöglicht auch die
Umprogrammierung mit dem ehrwürdigen Steuergerät 6021. Der LokPilot 5 Fx DCC spricht „nur“ das
DCC-Protokoll, kann aber auch automatisch über RailComPlus® in die jeweilige Leitstelle eingebucht
werden. Der Mikrodecoder LokPilot 5 Fx erkennt Märklin®-Bremswege sowie ZIMO®-HLU-/ZACK-Befehle oder
das Lenz®-ABC-System. Auch das Bremsen mit DCC-Bremsmodulen oder mit Gleichspannung ist möglich.
Außerdem stoppt es mit einer Selectrix®-Bremsdiode. Ein automatischer Pendelzug ermöglicht das
automatische Pendeln zwischen zwei Bahnhöfen. Dies ist auch wichtig, damit ein Funktionsdecoder
Steuerwagen und Kraftfahrzeuge synchronisieren kann. Der LokPilot 5 Fx Decoder ist auf analogen
Gleichstrombahnen einsetzbar. Der Decoder schaltet automatisch „on-the-fly“ zwischen den
Betriebsarten um. Normalerweise muss nichts eingestellt werden. Funktionen Der LokPilot 5 Fx micro
bzw. LokPilot 5 Fx micro DCC ist mit erstaunlich vielen Funktionsausgängen ausgestattet. Es stehen 6
verstärkte Funktionsausgänge mit jeweils 180 mA Ausgangsstrom und zwei Logikpegelausgänge für Servos
oder Susi zur Verfügung. Die Helligkeit jedes Ausgangs kann separat eingestellt werden.
Betriebssicherheit Auf Wunsch kann an LokPilot 5 Fx micro und LokPilot 5 Fx micro
DCC ein PowerPack angeschlossen werden, um verschmutzte Schienenabschnitte zu überbrücken.
